LED Einbauleuchte
TUBELED_40 II Integrated
Lichtstark, gut geschützt und äußerst robust

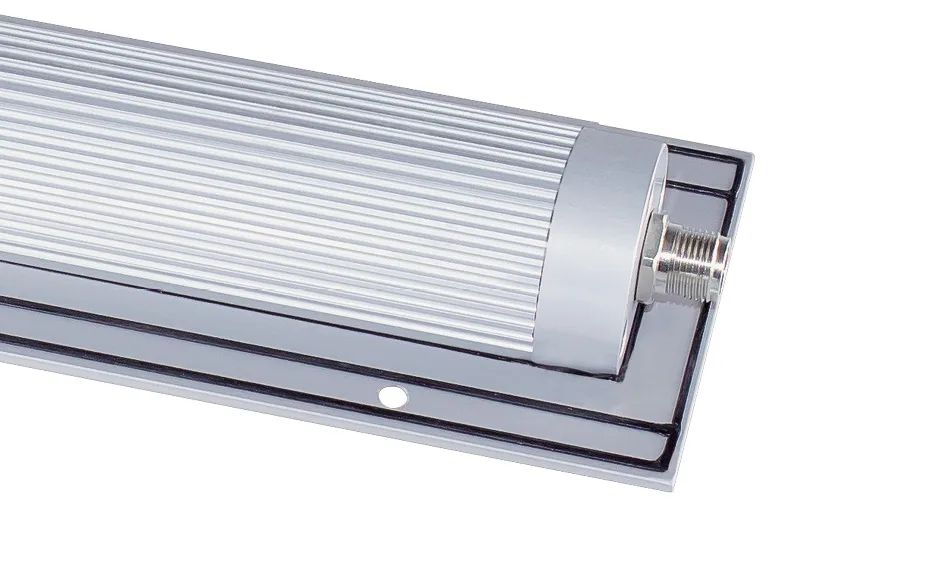

Die integrierte LED Maschinenleuchte mit der Schutzart IP67/IP69K ist die Einbauvariante der bewährten Aufbauleuchte TUBELED_40 II. Gemacht für raue Produktionsumgebungen und je nach Länge passend in die Einbauschächte von Werkzeugmaschinen überzeugt die fast flächenbündige Maschinenleuchte mit viel Lichtpower und hoher Lichtausbeute. Das ausgebrachte 100° Flächenlicht wird mit Light Forming Technologie in die Richtung verstärkt, wo es gebraucht wird.
Die TUBELED_40 II Integrated ist 100% CNC geeignet, den auch die Einbauversion der TUBELED_40 II ist mit ihrem robusten Gehäuse und Sicherheitsglas resistent gegen Spanbeschuss sowie Kühl- und Schmiermittel.

Ihre Vorteile
- Lichtstarke und flimmerfreie Ausleuchtung, ohne UV- und IR-Anteil
- Großzügige Beleuchtung durch 100° Flächenlicht
- Platzsparende Geometrie: passend in gängige Einbauschächte
- Einfache und schnelle Nachrüstung von Maschinen
- Hohe Schutzart IP67/IP69K
- ON/OFF Schnittstelle: lastfreies Schalten, blitzen, blinken und dimmen möglich
Einsatzbereiche

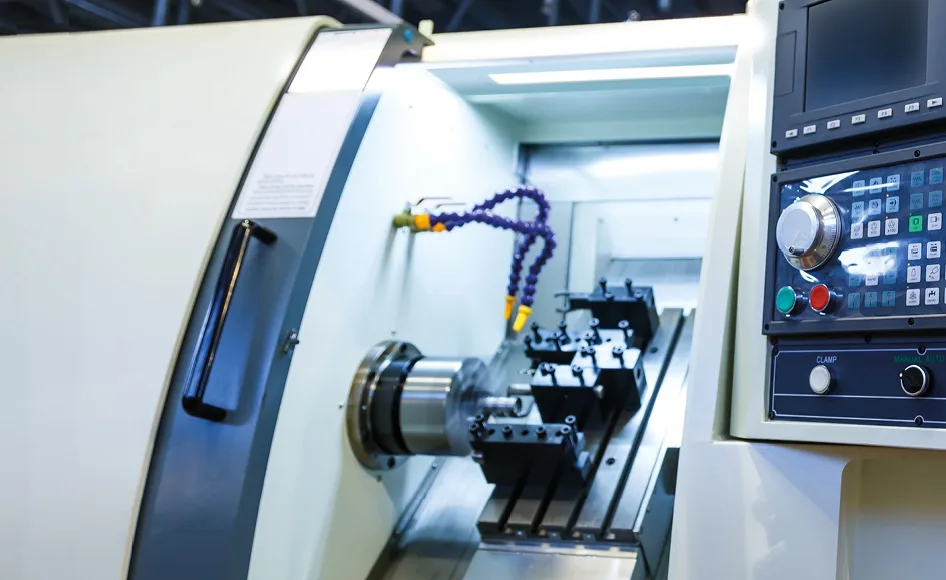

- Werkzeugmaschinen
- Spritzgießmaschinen
- Holzbearbeitungsmaschinen
- Verpackungsmaschinen
Die Technik
- Hochleistungs-LED-Chips für Tageslichtweiß 5200-5700K – sehr lichtstark
- Lichtstrom-optimierte Lichtausbeute und flimmerfreie Ausleuchtung ohne UV und IR Anteil
- Abstrahlwinkel 100° und hohe Farbwiedergabe
- Sprungsicheres, 4 mm starkes ESG mit opalweißer Entblendung
- Schutzart IP67/IP69K und überdurchschnittliche Lebensdauer
- Direkter Anschluss an Maschinen- oder Anlagenspannung 24V DC über M12 Steckverbindunger
- spanbeschusssicher, vibrations- und schockfest – 100% CNC geeignet
- Einbauleuchte für Aussparung, abgedichtet und geschraubt über Blende
- Ölresistente, aufgespritze Dichtungen
- Light Forming Technologie zur Lichtführung
- Wärmeabführung über rückseitiges Profil – kein Einbrennen von Kühl- und Schmiermittel
- CE - und ETL listed Prüfsiegel
- Wartungsfrei, 36 Monate Gewährleistung
- Gefertigt in Deutschland


Ausführungen
- Blendenbreite 74 mm in 4 Längen: 220 mm, 395 mm, 570 mm, 745 mm
- Blendenbreite 78 mm in 2 Längen: 340 mm, 700 mm
- Alle Varianten nur 3 mm auftragend im eingebauten Zustand
TUBELED_40 II Integrated
Art.-Nr. | Lampenleistung | Lampenlichtstrom | Datenblatt | ||
---|---|---|---|---|---|
TUBELED_40 II integrated, 220 mm x 74 mm x 3 mm | 151010-01 | ~8 W | 1266 lm | Datenblatt | |
TUBELED_40 II integrated Power, 284 mm x 74 mm x 3 mm | 151010-03 | ~8 W | 1266 lm | Datenblatt | |
TUBELED_40 II Integrated, 395 mm x 74 mm x 3 mm | 151110-01 | ~16 W | 2531 lm | Datenblatt | |
TUBELED_40 II Integrated, 395 mm x 74 mm x 3 mm | 151110-03 | ~12 W | 1899 lm | Datenblatt | |
TUBELED_40 II Integrated, 570 mm x 74 mm x 3 mm | 151210-01 | ~24 W | 3797 lm | Datenblatt | |
TUBELED_40 II Integrated, 745 mm x 74 mm x 3 mm | 151310-01 | ~24 W | 3797 lm | Datenblatt | |
TUBELED_40 II integrated, 340 mm x 78 mm x 3 mm | 152010-01 | ~12 W | 1899 lm | Datenblatt | |
TUBELED_40 II Integrated, 700 mm x 78 mm x 3 mm | 152210-01 | ~24 W | 3797 lm | Datenblatt |
