LED Einbauleuchte
FIELDLED EVO Einbau
Starkes, platzsparendes Flächenlicht für raue Umgebungen
Starkes Licht, eine Passform für genormte Einbauschächte und zwei Anschlussoptionen machen die FIELDLED EVO Einbau zur idealen Maschinenleuchte für Erstausrüster oder zur Nachrüstung. Für harte, raue Fertigungsumgebungen entwickelt – ist die LED-Maschinenleuchte gewappnet heißen Spänen sowie Kühlmittel, Ölen und anderen Emulsionen die Stirn zu bieten.
Das Einscheibensicherheitsglas (ESG) ist fest im Aluminiumgehäuse verklebt. Zur Dichtigkeit zwischen der LED-Einbauleuchte und dem Gehäuse einer Werkzeugmaschine hat der Einbaurahmen nochmals eine rückseitig aufgespritzte Dichtung. Für einen starken Lichtoutput sorgen die dicht gepackten LED-Chips, unterstützt von der Light Forming Technologie und einer Mikroprismen-Entblendung.
Ihre Vorteile
- Breitstrahlendes, homogenes Licht, flimmerfrei ohne UV- und IR-Anteil
- Lichtaustritt mit Sicherheitsglas und darunter liegender Mikroprismen-Entblendung
- Einfacher Einbau in genormte Schächte von Werkzeugmaschinen
- Ölresistent, spanbeschusssicher und sehr hohe Schutzart
- Keine Ansammlung von Spänen auf und an der Leuchte
- Dauerhafte Lichtausbeute, da kein Einbrennen von Öl oder KSS in das Glas
Einsatzbereiche
- Großvolumige Anlagen und Maschinen
- CNC Maschinen
- Werkzeug-, Fräs- und Schleifmaschinen
Die Technik
- Hochleistungs-LED-Chips für Tageslichtweiß (5200-5700 K) - Industriestandard
- Abstrahlwinkel 100° und Farbwiedergabe Ra >85
- Kompakte LED Bestückung innen – extrem leistungsstark
- Robustes Einscheibensicherheitsglas (ESG) über dem Lichtaustritt
- Light-Forming Technologie und Mikroprismen-Entblendung
- Flach aufbauender Einbaurahmen mit Lochbohrungen für Schrauben M6
- Hohe Schutzart IP67/IP69K und überdurchschnittliche Lebensdauer >60.000h (L80/B10)
- Anschlussspannung 24V DC

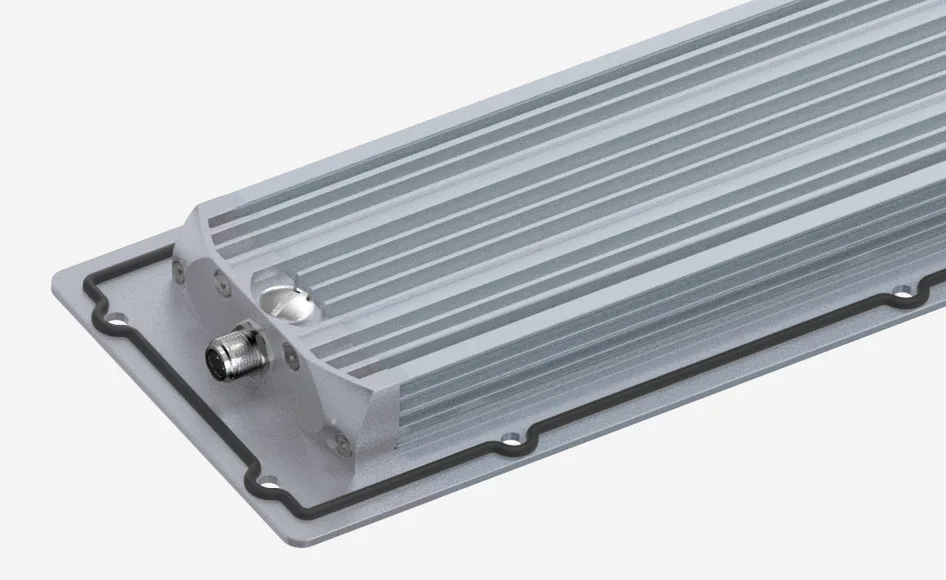

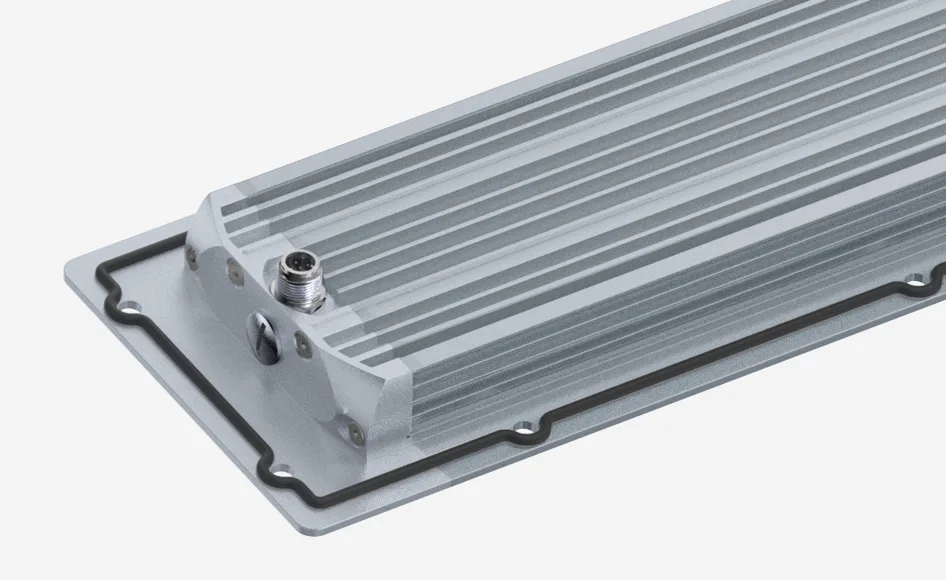

- Anschluss über Steckverbindung M12 A-kodiert – je nach Variante – rück- oder stirnseitig
- CE und ETL listed-Sicherheitsprüfsiegel (www.intertek.de/elektronik/etl-zeichen)
- Direkt aufgespritzte TEROSON 2K-Klebedichtung zur Abdichtung zwischen Leuchte und Maschine
- Wartungsfrei, 36 Monate Gewährleistung
- Entwickelt und gefertigt in Deutschland
Ausführungen
- Zu versenkendes Einbaugehäuse 96 mm breit in 4 Längen verfügbar: 300 mm, 560 mm, 810 mm, 1060 mm
- Jede Länge als Variante mit M12 Steckverbinder A-kodiert rückseitig oder stirnseitig
- Leuchten-Einbaurahmen: 5,6 mm auftragend, 132 mm breit und jeweils 56 mm länger als Einbaugehäuse
- Befestigungsbohrungen im Rahmen Ø 6,5 mm
- Einbau in Standard-Lichtschacht und Befestigung mittels M6 Gewindeschrauben
FIELDLED EVO Einbau
| Art.-Nr. | Lampenleistung | Lampenlichtstrom | Datenblatt | ||
|---|---|---|---|---|---|
| FIELDLED EVO 280_96 Einbau, 280 mm, 24V DC | 153010-11 | ~19 W | 3000 lm | Datenblatt | |
| FIELDLED EVO 280_96 Einbau, 280 mm, 24V DC | 153010-12 | ~19 W | 3000 lm | Datenblatt | |
| FIELDLED EVO 540_96 Einbau, 540 mm, 24V DC | 153110-11 | ~39 W | 6000 lm | Datenblatt | |
| FIELDLED EVO 540_96 Einbau, 540 mm, 24V DC | 153110-12 | ~39 W | 6000 lm | Datenblatt | |
| FIELDLED EVO 790_96 Einbau, 790 mm, 24V DC | 153210-11 | ~58 W | 9000 lm | Datenblatt | |
| FIELDLED EVO 790_96 Einbau, 790 mm, 24V DC | 153210-12 | ~58 W | 9000 lm | Datenblatt | |
| FIELDLED EVO 1040_96 Einbau, 1040 mm, 24V DC | 153310-11 | ~78 W | 12000 lm | Datenblatt | |
| FIELDLED EVO 1040_96 Einbau, 1040 mm, 24V DC | 153310-12 | ~78 W | 12000 lm | Datenblatt |
Netzteile und Anschlussmaterial siehe Zubehör.
