SYSTEMLED SurfaceOne – Lichttunnel und mobiles Leuchtengestell für die visuelle Oberflächenprüfung
SYSTEMLED SurfaceOne schafft definierte Licht- und Reflexionsbedingungen für zuverlässige und reproduzierbare visuelle Qualitätsprüfungen – am einzelnen Prüfplatz, im Lichttunnel oder am mobilen Leuchtengestell.
Die Prüfaufgabe
Oberflächenfehler werden erst unter den richtigen Lichtbedingungen sichtbar.
Konventionelle Hallen- oder Arbeitsplatzbeleuchtung erzeugt häufig kein definiertes Reflexionsbild. Werden Dellen, Welligkeiten, Kratzer oder Lackunregelmäßigkeiten zu spät erkannt, steigen die Risiken für Nacharbeit, Ausschuss und Reklamationen.
Für dekorative Oberflächen im Automotive-Umfeld bildet VDA Band 16 einen wichtigen fachlichen Bezug. Er unterstützt die eindeutige Definition von Beurteilungsbedingungen, Oberflächenmerkmalen und Fehlerbildern.
01 Definiert beleuchten

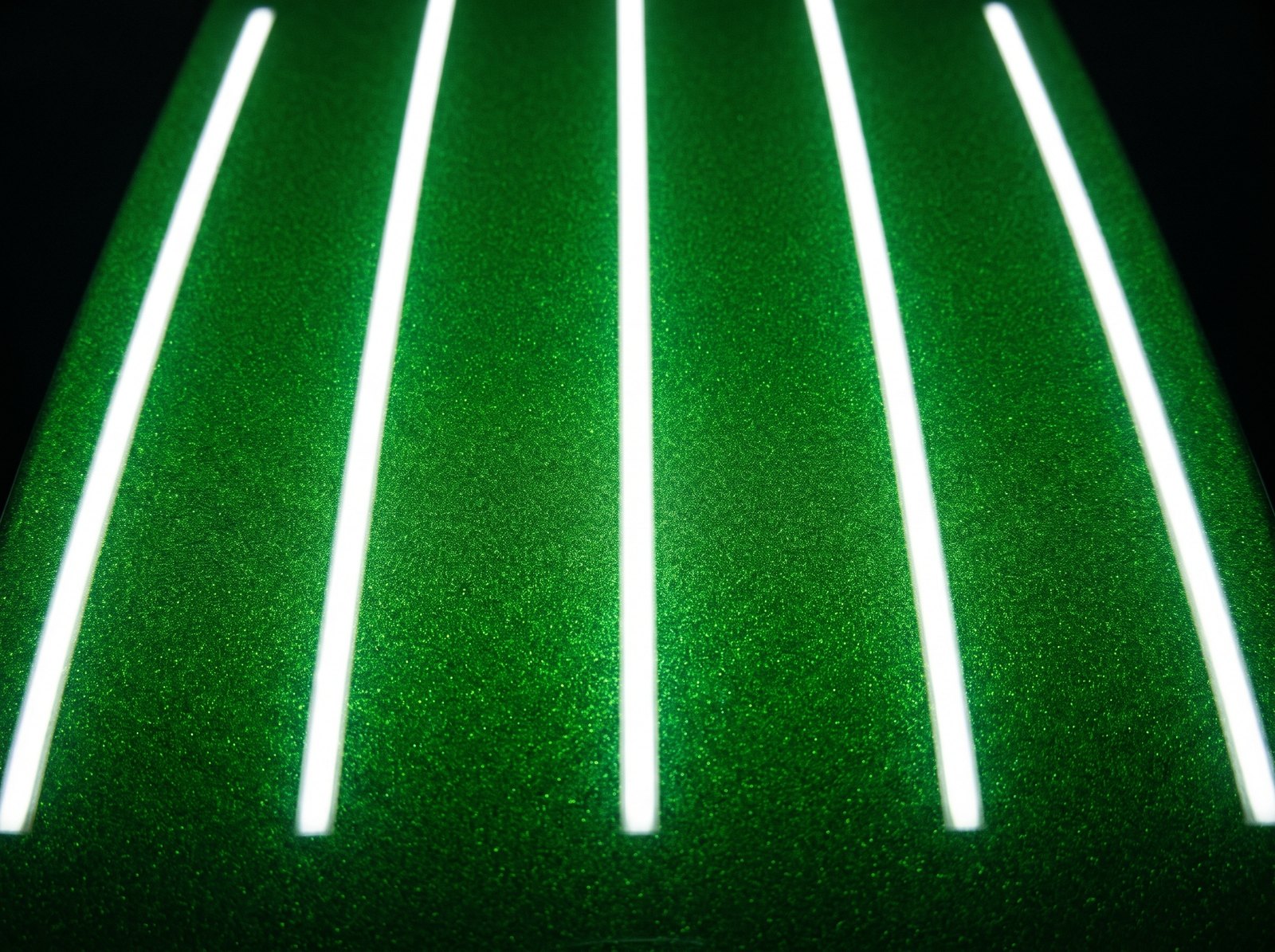

Großflächige Lichtreflexionen auf der Sichtfläche erzeugen.
02 Abweichung erkennen

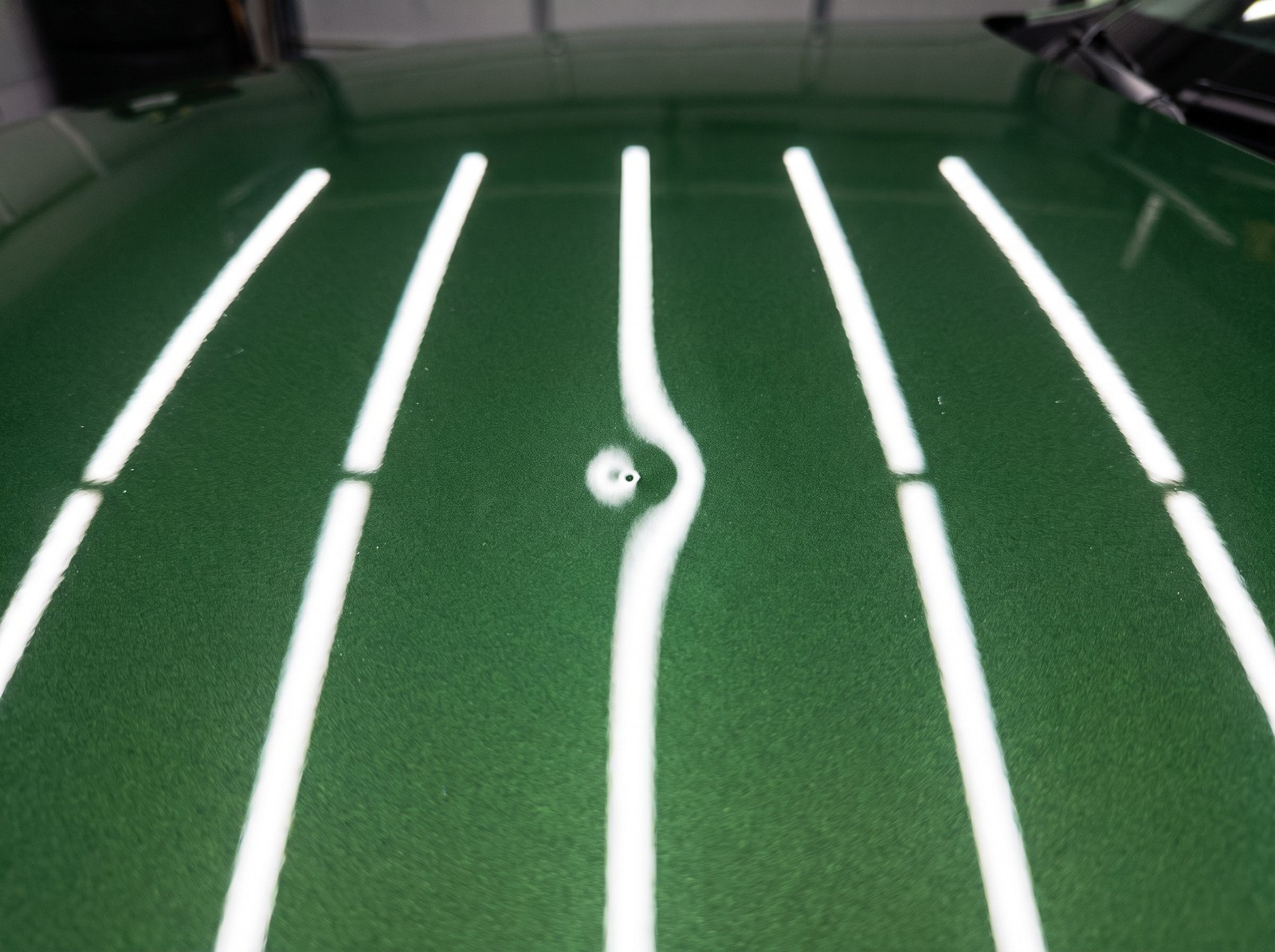

Verformte Reflexionslinien machen Unregelmäßigkeiten sichtbar.
03 Gezielt beurteilen
Fehlerstellen lokalisieren und die weitere Bearbeitung ableiten.
Das System
Eine komplette Prüflösung. Nicht nur eine Leuchte.

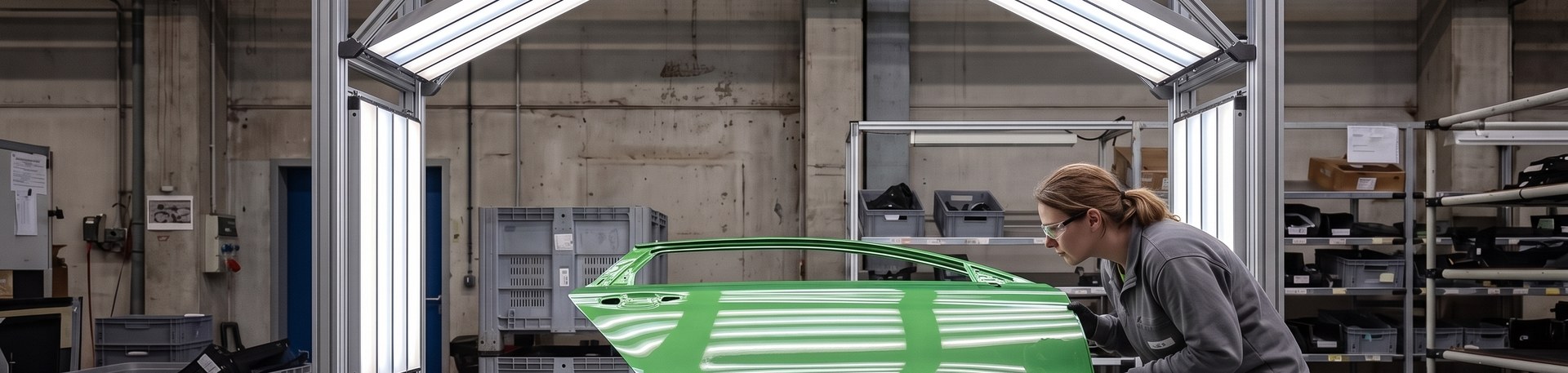

SYSTEMLED SurfaceOne wurde von LED2WORK für die visuelle Beurteilung anspruchsvoller Oberflächen entwickelt. Gemeinsam mit teamtechnik Industrieausrüstung als Partner für die mechanische Systemintegration entstehen industrielle Prüflösungen, die definierte Beleuchtung und modulare Rahmenkonstruktionen verbinden.
Der praktische Nutzen
Früher erkennen. Sicherer entscheiden. Folgekosten reduzieren.
SYSTEMLED SurfaceOne schafft konstante Lichtbedingungen für reproduzierbare Prüfungen. Das Reflexionsbild führt den Blick des Prüfers; die Beurteilung und Entscheidung bleiben beim Menschen.
01 Fehler frühzeitig erkennen

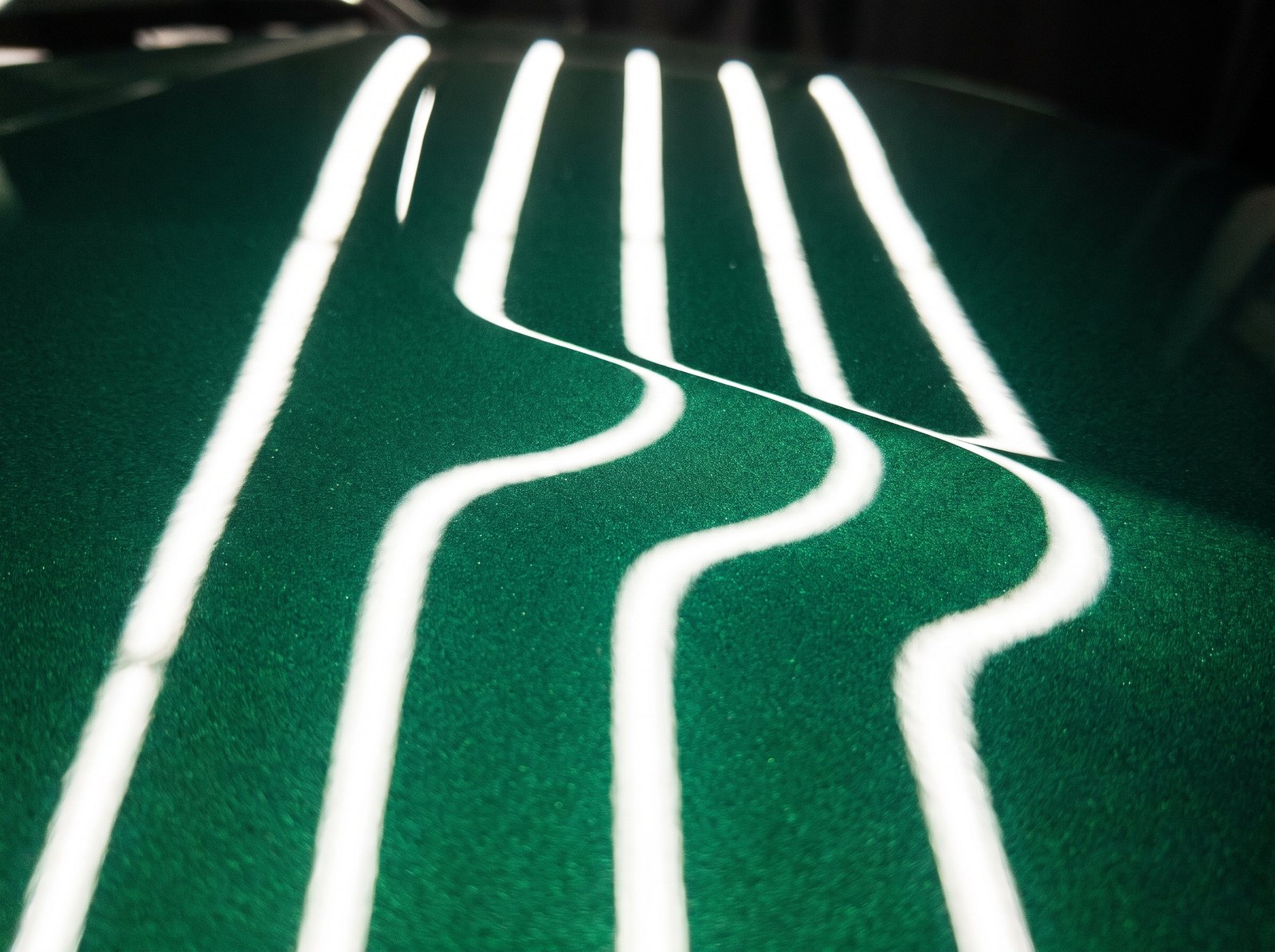

Definierte Reflexionsbilder machen Dellen, Welligkeiten, Kratzer, Lackläufer und weitere Oberflächenabweichungen besser sichtbar.
02 Prüfsicherheit erhöhen
Separat schalt- und dimmbare Lichtfarben mit 4000 K und 6500 K unterstützen die sichere Beurteilung unterschiedlicher Oberflächen und Fehlerbilder.
03 Qualität sichern
Konstante Lichtbedingungen schaffen eine reproduzierbare Grundlage für visuelle Prüfungen und nachvollziehbare Entscheidungen.
04 Ausschuss- und Kostenrisiken reduzieren
Früh erkannte Abweichungen helfen, unnötige Nacharbeit, Ausschuss und spätere Reklamationsrisiken zu reduzieren.
Der Prüfplatz aus Sicht der Sichtprüfung
Wer acht Stunden Oberflächen beurteilt, kämpft nicht mit der Norm — sondern mit den Bedingungen.
In Prüfbereichen hören wir immer wieder dieselben vier Sätze. Sie beschreiben, woran visuelle Prüfung im Alltag tatsächlich scheitert.
„Ich sehe den Fehler erst, wenn ich das Teil drehe."

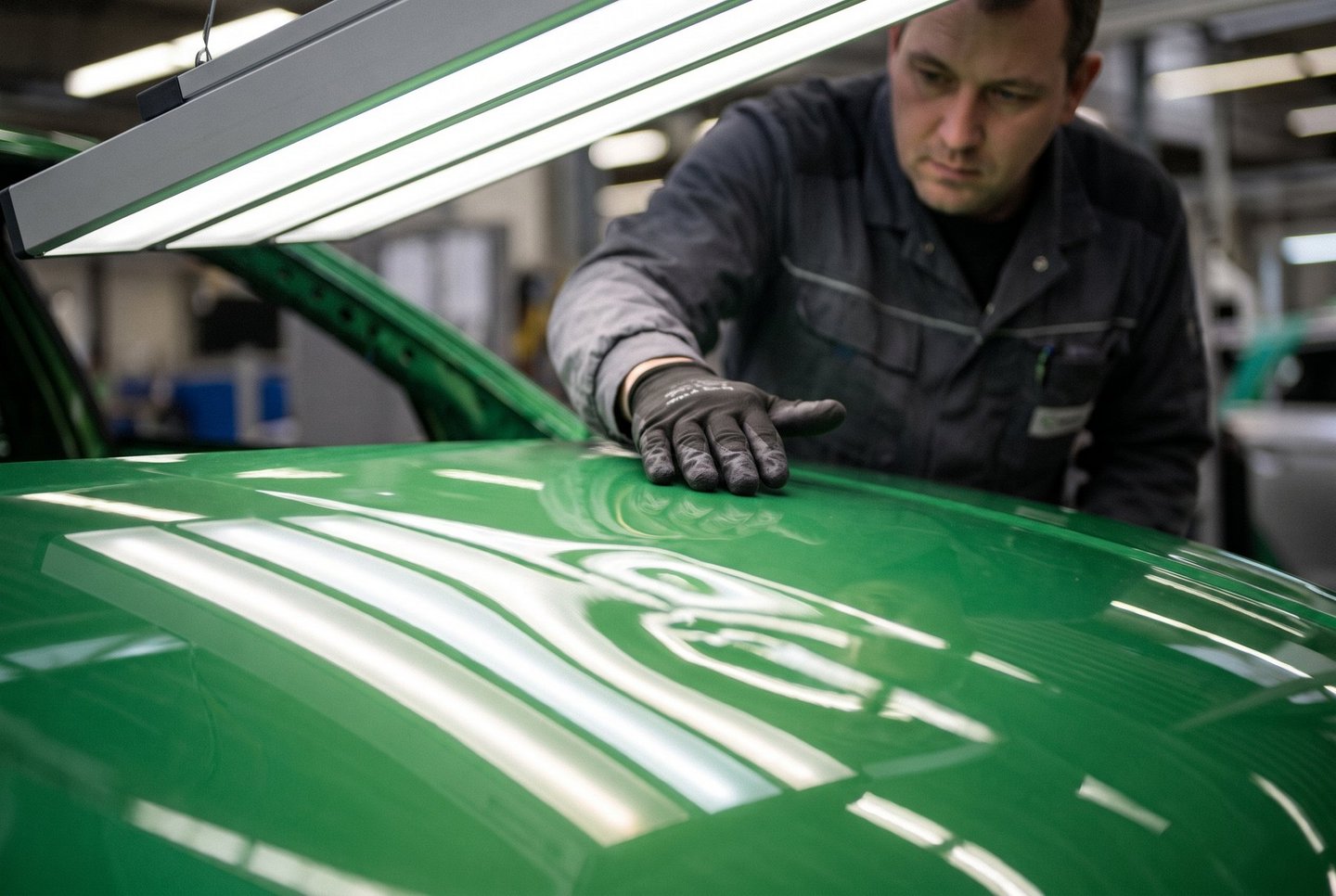

Ein großflächiges, definiertes Reflexionsbild zeigt die Abweichung dort, wo sie sitzt. Das spart das Kippen, Drehen und Suchen — und damit Zeit im Takt.
„Nach der halben Schicht lässt die Konzentration nach."
Große, gleichmäßige Lichtflächen statt punktueller Lichtquellen sind die Grundlage dafür, dass am Ende der Schicht noch dasselbe auffällt wie am Anfang.
„Mein Kollege bewertet dasselbe Teil anders."
Wiederholbare Lichtbedingungen nehmen einen der größten Streufaktoren aus der Beurteilung heraus — die Bedingung, unter der geschaut wurde.
„Ich muss begründen können, warum ich freigegeben habe."
Definierte Prüfbedingungen machen eine visuelle Entscheidung nachvollziehbar — gegenüber der Qualitätsleitung und im Kundenaudit.
Anwendungen
Eine Lichtlogik für unterschiedliche hochwertige Oberflächen.
Die konkrete Eignung und Konfiguration wird projektbezogen anhand von Bauteil, Material und Fehlerbild bewertet.
Automotive
Fahrzeugtüren, Hauben und lackierte Karosserieteile – Beurteilung von Dellen, Welligkeit und Lackbild
Consumer Goods

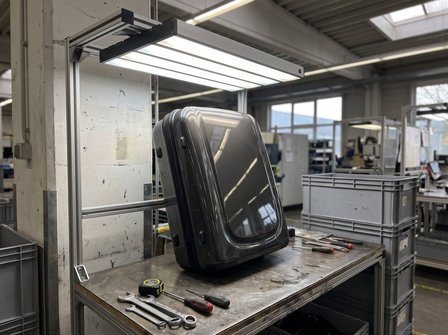

Designflächen an Haushalts- und Konsumgütern – Hochglanz, Strukturlacke und sichtbare Kunststoffteile
Medical Devices

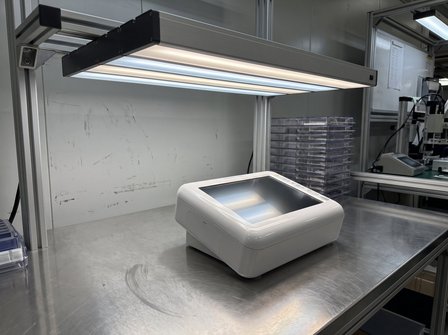

Sichtflächen medizinischer Geräte und Gehäuse – helle Oberflächen mit hohen Anforderungen an das Finish
Electronics

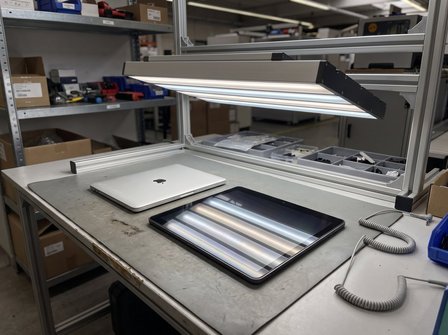

Displays, Blenden und Elektronikgehäuse – dunkle Hochglanzflächen, auf denen jeder Kratzer auffällt
Aerospace

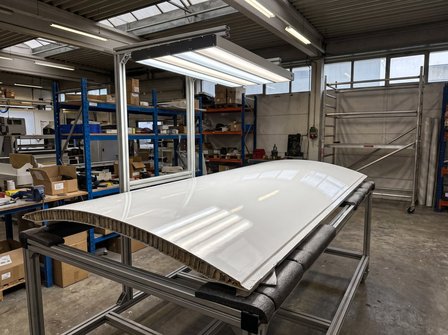

Lackierte Metall- und Composite-Bauteile – großflächige Sichtflächen mit engen Oberflächenvorgaben
Technical Plastics

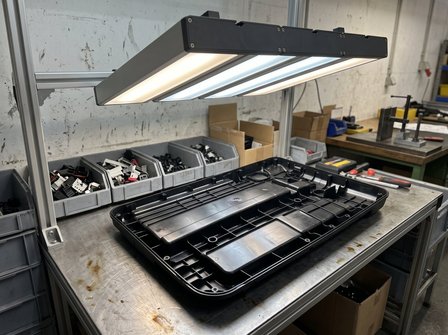

Spritzgussteile mit Rippen, Einfallstellen und Fließlinien – matte und glänzende Kunststoffoberflächen
Systemkomponenten
Passende Prüfumgebungen für unterschiedliche Bauteilgrößen.
01 SYSTEMLED SurfaceOne

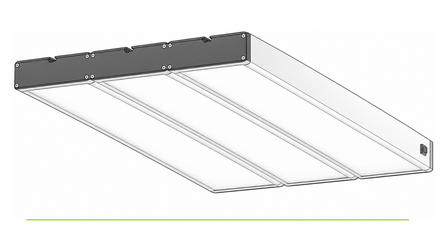

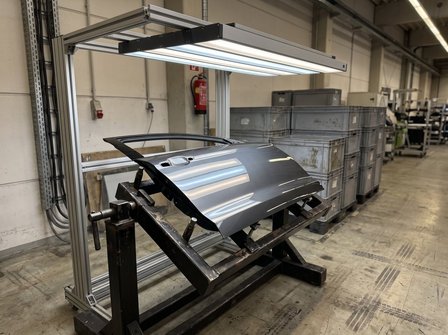

LED-Prüfleuchten erzeugen großflächige Lichtreflexionen, die Unregelmäßigkeiten auf Sichtflächen erkennbar machen. Für visuelle Oberflächenprüfungen im Automotive-Umfeld – auch bei Prüfaufgaben mit Bezug zu VDA Band 16.
02 Lichttunnel

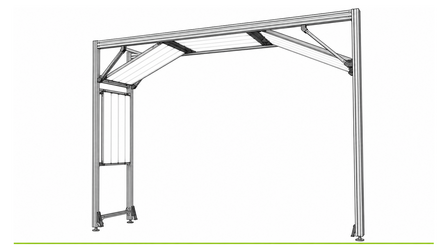

Die modulare Profilkonstruktion schafft eine fest definierte Prüfumgebung für größere Bauteile. Sie lässt sich auf Rollen positionieren und wird am Prüfplatz standsicher fixiert.
Standard: 3.600 mm Breite · fünf SurfaceOne Leuchten
03 Mobiles Leuchtengestell

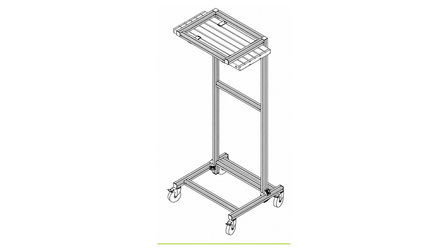

Die flexible Lösung bringt SYSTEMLED SurfaceOne zu wechselnden Prüfobjekten und Einsatzorten. Sie eignet sich besonders für kompaktere Bauteile und lässt sich durch eine Person verfahren.
Standardausführung · Artikelnummer 240800-01
Systemkompetenz für Lichttunnel und Leuchtengestell
LED2WORK entwickelt und fertigt die SYSTEMLED SurfaceOne Prüfleuchten. teamtechnik Industrieausrüstung übernimmt Konstruktion und Fertigung der modularen Aluminiumrahmen für Lichttunnel und mobiles Leuchtengestell.
Definierte Prüfbeleuchtung und modulare Rahmenkonstruktion – abgestimmt auf Bauteil, Prüfzone und Einsatzort. So entstehen Standardlösungen und kundenspezifische Ausführungen für die jeweilige Prüf- und Produktionsumgebung.
Sie benötigen zunächst nur die Leuchte?
Die LED-Oberflächenkontrollleuchte SYSTEMLED SurfaceOne ist im LED2WORK B2B-Shop sofort bestellbar – in drei Längen (472, 898 und 1120 mm), jeweils 3- oder 4-flammig.
Lichttunnel und mobiles Leuchtengestell werden projektbezogen beraten und nicht über den Shop verkauft. Für beide gibt es eine Standardausführung als Ausgangspunkt: den Lichttunnel mit 3.600 mm Breite und fünf SurfaceOne Leuchten, das mobile Leuchtengestell unter der Artikelnummer 240800-01.
Häufige Fachfragen
Orientierung für Automotive-Prüfaufgaben.
01. Was bedeutet VDA 16 für die visuelle Oberflächenprüfung?
VDA Band 16 behandelt die Beurteilung dekorativer Oberflächen von Anbau- und Funktionsteilen im Innen- und Außenbereich von Automobilen. SYSTEMLED SurfaceOne schafft definierte Licht- und Reflexionsbedingungen für die visuelle Prüfung. Die konkreten Prüfbedingungen und Annahmekriterien werden kundenspezifisch festgelegt.
02. Welche Fehler werden bei 4000 K und welche bei 6500 K sichtbar?
Eine pauschale Zuordnung gibt es nicht. Bei SYSTEMLED SurfaceOne lassen sich 4000 K und 6500 K separat schalten und dimmen. 6500 K schafft eine tageslichtähnliche Referenz für Farbton- und Lackbeurteilungen; 4000 K ergänzt die Prüfung unter neutralweißem Kunstlicht. Der Wechsel zwischen beiden Lichtfarben hilft, beleuchtungsabhängige Farbabweichungen sichtbar zu machen. Form- und Strukturfehler wie Dellen, Welligkeiten, Kratzer oder Lackläufer erkennt der Prüfer vor allem an Veränderungen des Reflexionsbildes – unter beiden Lichtfarben. Welche Einstellung den stärksten Kontrast erzeugt, hängt von Material, Farbe, Glanzgrad, Geometrie und Prüfaufgabe ab.
03. Kann ich SYSTEMLED SurfaceOne an einem bestehenden Prüfplatz nachrüsten?
In vielen Fällen ja. Die Leuchte ist für die Montage an Aluminium-Profilkonstruktionen ausgelegt, wie sie an Prüf- und Montagearbeitsplätzen üblich sind. Ob Ihr vorhandener Aufbau geeignet ist, hängt von Profilsystem, Aufhängehöhe und dem benötigten Prüfabstand ab. Schicken Sie uns ein Foto Ihres Prüfplatzes — das ist meist die schnellste Klärung.
04. Welche Bauteilgrößen deckt der Lichttunnel ab?
Die Standardausführung hat 3.600 mm Breite und ist mit fünf SYSTEMLED SurfaceOne Leuchten bestückt. Damit lassen sich großflächige Bauteile wie Türen, Hauben und Klappen beurteilen. Breite, Höhe und Leuchtenanzahl sind konstruktiv anpassbar — die passende Auslegung entsteht projektbezogen aus Bauteilgröße, Prüfzone und verfügbarer Stellfläche.
05. Wann ist das mobile Leuchtengestell die bessere Wahl?
Immer dann, wenn die Prüfung zum Bauteil kommen muss statt umgekehrt: bei wechselnden Einsatzorten, kompakteren Bauteilen oder wenn kein fester Prüfplatz eingerichtet werden soll. Das Gestell steht auf Rollen und lässt sich von einer Person verfahren. Standardausführung: Artikelnummer 240800-01.
06. Ersetzt die Prüfbeleuchtung eine automatische optische Inspektion?
Nein, und das ist Absicht. SYSTEMLED SurfaceOne schafft die Bedingungen, unter denen ein Mensch zuverlässig beurteilen kann. Die Entscheidung bleibt beim Prüfer. In vielen Fertigungen ergänzen sich beide Wege — automatisierte Systeme für definierte, wiederkehrende Merkmale, die visuelle Prüfung für alles, was sich nicht vollständig spezifizieren lässt.
07. Wie läuft ein Projekt ab?
Am Anfang steht ein Fachgespräch zu Bauteil, Fehlerbild, Prüfumgebung und Ziel. Daraus entsteht ein Vorschlag für die Konfiguration — von der einzelnen Leuchte über das mobile Leuchtengestell bis zum Lichttunnel. Die mechanische Konstruktion der Rahmen übernimmt unser Partner teamtechnik Industrieausrüstung. Für Lieferzeit und Preis erhalten Sie ein individuelles Angebot.
08. Kann ich die Leuchten auch einzeln kaufen?
Ja. SYSTEMLED SurfaceOne ist im LED2WORK B2B-Shop in drei Längen (472, 898 und 1120 mm) jeweils 3- und 4-flammig direkt bestellbar. Lichttunnel und mobiles Leuchtengestell laufen über die projektbezogene Beratung.
Welche Oberfläche möchten Sie zuverlässig prüfen?
Wir klären Bauteil, Fehlerbild, Prüfzone und Integrationsanforderungen – als Grundlage für eine passende SYSTEMLED SurfaceOne-Konfiguration.
Für das Erstgespräch hilfreich
- Bauteil – Material, Abmessungen und Sichtfläche
- Fehlerbild – Dellen, Welligkeiten, Kratzer oder Lackbild
- Prüfumgebung – Arbeitsplatz, Takt und verfügbare Fläche
- Projektziel – Neuanlage, Erweiterung oder Optimierung
- Norm-/Prüfbezug – zum Beispiel VDA Band 16 oder kundenspezifische Prüfvorgaben
