LED2WORK LED Maschinenleuchte TUBELED_40 Element

LED Aufbauleuchte

TUBELED_40 Element

So viel wie nötig, so wenig wie möglich ...

... um aus einer LED Leuchte eine gute LED Maschinen- und Industrieleuchte zu machen. Einsatzgebiete der TUBELED_40 Element sind in erster Linie "trockene" Maschinen und Anlagen, ohne Spanbeschuss sowie Kühl- und Schmiermittel. Rauere Produktionsumgebungen werden von der TUBELED_40 II abgedeckt, welche auch einen Großteil der Bauteile zur TUBELED_40 Element beisteuert und somit die Leuchte für Anwender interessant macht, bei denen eine höhere Schutzart keinen Stellenwert hat. Abgesehen davon ist die TUBELED_40 Element mit der ausgewiesenen Schutzart IP54 gut aufgestellt und hat alles was eine gute LED Maschinenleuchte braucht, um sich ohne Einschränkungen an den meisten Arbeitsplätzen einsetzen zu lassen.

Hier noch zwei unschlagbare Vorteile der TUBELED_40 Element: die LED Maschinenleuchte ist günstig und das Aluminiumgehäuse mit schwarzen Endkappen und matter LED Abdeckung sieht einfach gut aus.

LED Maschinenleuchte TUBELED_40 Elements Eigenschaften als Icons

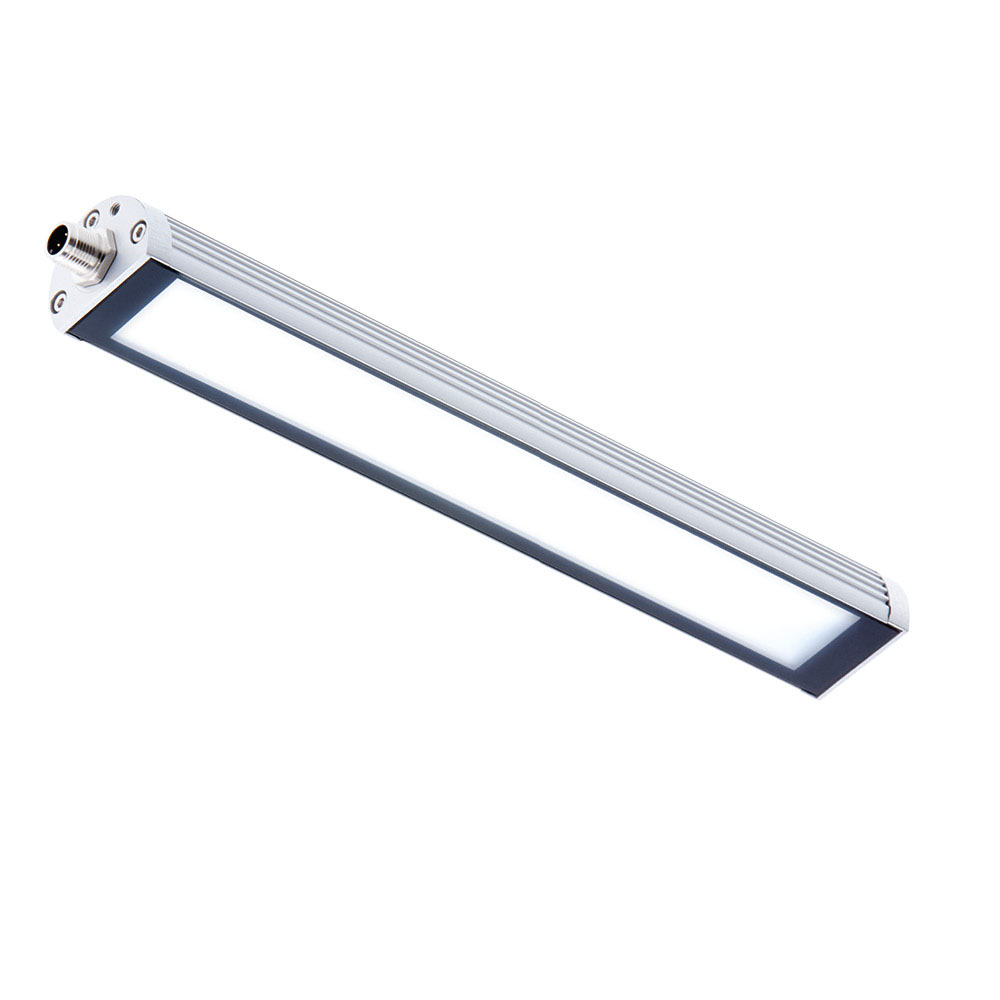

LED2WORK Maschinenleuchte TUBELED_40 Element
LED Industrieleuchte | LED Maschinenleuchte | TUBELED_40 Element | Led2work | Sliderbild
LED Industrieleuchte | LED Maschinenleuchte | TUBELED_40 Element | Led2work | Sliderbild
LED Industrieleuchte | LED Maschinenleuchte | TUBELED_40 Element | Led2work | Sliderbild
LED Industrieleuchte | LED Maschinenleuchte | TUBELED_40 Element | Led2work | Sliderbild

Ihre Vorteile

  • Lichtstarke und flimmerfreie Beleuchtung, ohne UV- und IR-Anteil
  • Großzügige Lichtaustrittsfläche und 100° Flächenlicht
  • Schlankes Gehäuse und verschiedene Längen
  • Schnelles und einfaches Aus- und Nachrüsten von Maschinen und Anlagen
  • Temperaturfest und spritwassergeschützt
  • Auch für hohe Umgebungstemperaturen
  • Elektrisch verkettbare Varianten (kaskadierbar)

Einsatzbereiche

  • Kunststoffverarbeitung: Spritzgießmaschinen, Extruder, Blasformmaschinen
  • Metallbearbeitung: Mikropräzisionsmaschinen, Erodiermaschinen, Stanzautomation
  • Holzbearbeitung
  • Anlagen zur Montage und Verpackung
  • Überall dort wo enge Einbauverhältnisse vorherrschen

Die Technik

  • Hochleistungs-LED-Chips für Tageslichtweiß 5200-5700K – sehr lichtstark
  • Abstrahlwinkel 100° und gute Ra >80 bis sehr gute Farbwiedergabe Ra >85
  • Lebensdauer LED > 50.000 bis 60.000h (L80/B10)
  • Versionen mit verschiedenen Anschlussmöglichkeiten: 24V DC Spannung, 24V DC und kaskadierbar oder 220-240V AC
  • Version DC: direkte Anschlussspannung 24V DC und Kaskadierung über M12 Steckverbindungen A-kodiert
  • Version AC: schneller, direkter Anschluss über M12 Steckverbinder S-kodiert
  • Entblendung: Diffusor, abgedichtete PMMA Abdeckung über den LED Chips
  • Abgedichtet gegen Staub und Spritzwasser: IP54
  • Wärmeabführung über Aluminium-Strangpressprofil
  • Einsatz in höheren Umgebungstemperaturen möglich
  • Befestigung über separat erhältliches Zubehör
  • Wartungsfrei, 36 Monate Gewährleistung
  • Gefertigt in Deutschland
Closeup Darstellung M12 Steckverbinder TUBELED_40 Element
Leuchtenanschluss über M12 Steckverbinder
TUBELED_40 Element Anschluss Kaskadierung
TUBELED_40 Element Anschluss zur elektrischen Verkettung
Leuchtenhalterung TUBELED_40 Element
TUBELED_40 Element Befestigung mit Leuchtenhalter Aluminium
LED Maschinenleuchte TUBELED_40 Element Halterung
TUBELED_40 Element Leuchtenhalterung

Ausführungen

  • 2 Versionen: Anschlussspannung 24V DC und 220-240V AC
  • 7 Längen mit 24V DC Anschluss: 190 mm, 280 mm, 365 mm, 540 mm, 715 mm, 1040 mm, 1540 mm
  • 4 Längen mit 220-240V AC Anschluss: 280 mm, 540 mm, 1040 mm, 1540 mm
  • Varianten zur elektrischen Verkettung (kaskadierbar)

LED Aufbauleuchte für Maschinen und Anlagen

Alle Modelle TUBELED_40 Element:

TUBELED_40 Element DC, kaskadierbar

Art.-Nr. Datenblatt
TUBELED_40 Element DC, 190 mm, 24V DC, kaskadierbar 119010-12 Datenblatt
TUBELED_40 Element, 280 mm, 24V DC, kaskadierbar 119110-12 Datenblatt
TUBELED_40 Element, 365 mm, 24V DC, kaskadierbar 119210-12 Datenblatt
TUBELED_40 Element DC, 540 mm, 24V DC, kaskadierbar 119310-12 Datenblatt
TUBELED_40 Element DC, 715 mm, 24V DC, kaskadierbar 119410-12 Datenblatt
TUBELED_40 Element DC, 1040 mm, 24V DC, kaskadierbar 119510-12 Datenblatt
TUBELED_40 Element DC, 1540 mm, 24V DC, kaskadierbar 119610-12 Datenblatt

TUBELED_40 Element DC

Art.-Nr. Datenblatt
TUBELED_40 Element DC, 190 mm, 24V DC 119010-02 Datenblatt
TUBELED_40 Element DC, 280 mm, 24V DC 119110-02 Datenblatt
TUBELED_40 Element DC, 365 mm, 24V DC 119210-02 Datenblatt
TUBELED_40 Element DC, 540 mm, 24V DC 119310-02 Datenblatt
TUBELED_40 Element DC, 715 mm, 24V DC 119410-02 Datenblatt
TUBELED_40 Element DC, 1040 mm, 24V DC 119510-02 Datenblatt
TUBELED_40 Element DC, 1540 mm, 24V DC 119610-02 Datenblatt

TUBELED_40 Element AC

Art.-Nr. Datenblatt
TUBELED_40 Element AC, 280 mm, 220-240V AC 119110-03 Datenblatt
TUBELED_40 Element AC, 540 mm, 220-240V AC 119310-03 Datenblatt
TUBELED_40 Element AC, 1040 mm, 220-240V AC 119510-03 Datenblatt
TUBELED_40 Element AC, 1540 mm, 220-240V AC 119610-03 Datenblatt

Mit Durchgangsverdrahtung (kaskadierbar) können mehre Leuchten elektrisch verkettet werden.
Die Gesamtstromaufnahme darf 8 A DC bei ta max. + 30° C bzw. 7 A DC bei ta max. + 40° C nicht übersteigen.

Netzteile und Anschlussmaterial siehe LED Produktzubehör
